產品簡介

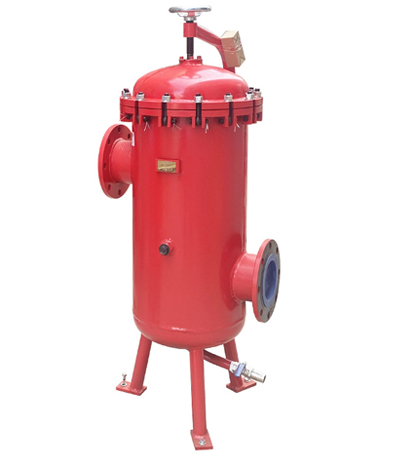

DRLF系列大流量回油過濾器

DRLF系列過濾器安裝在液壓系統回油管路處，用來濾除液中諸元件磨損的金屬粉末及橡膠質等，使流回油箱中的油液保持清潔。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

該過濾器的濾芯采用化纖過濾材質，具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點，并裝有壓差發訊器及旁通閥。當濾芯堵塞到進出口壓差為0.35MPa時，便發出幵關信號，此時應清洗或更換濾芯，如不能及時停機或無人來更換濾芯，裝在濾芯上部的旁通閥會自動幵啟，以保護系統。

技術參數

型號	通徑 (mm)	公稱流量 (L/min)	過濾精度 (μm)	公稱壓力（MPa）	壓力損失 (MPa)		旁通閥開啟壓力 (MPa)	發訊裝置功率（V/W）	重量 (Kg)	濾芯型號	濾芯數量
型號	通徑 (mm)	公稱流量 (L/min)	過濾精度 (μm)	公稱壓力（MPa）	Initial	Max.	旁通閥開啟壓力 (MPa)	發訊裝置功率（V/W）	重量 (Kg)	濾芯型號	濾芯數量
DRLF-A1300x*P	100	1300	1 3 5 10 20 30	1.6	0.1	35	0.4	24V/48W 220V/50W	140	SFX-1300x*	1
DRLF-A2600x*P	150	2600							202		2
DRLF-A3900x*P	200	3900							225		3
DRLF-A6500x*P	250	6500							266		5
DRLF-A7800x*P	250	7800							287		6
DRLF-A9100x*P	250	9100							308		7

注：*為過濾精度。若使用介質為水一乙醇，公稱流量2600L/min,過濾精度10μm，帶發訊器。則過濾器型號為DRLF·BH-A2600X10P,濾芯型號為 SFX·BH-1300X10

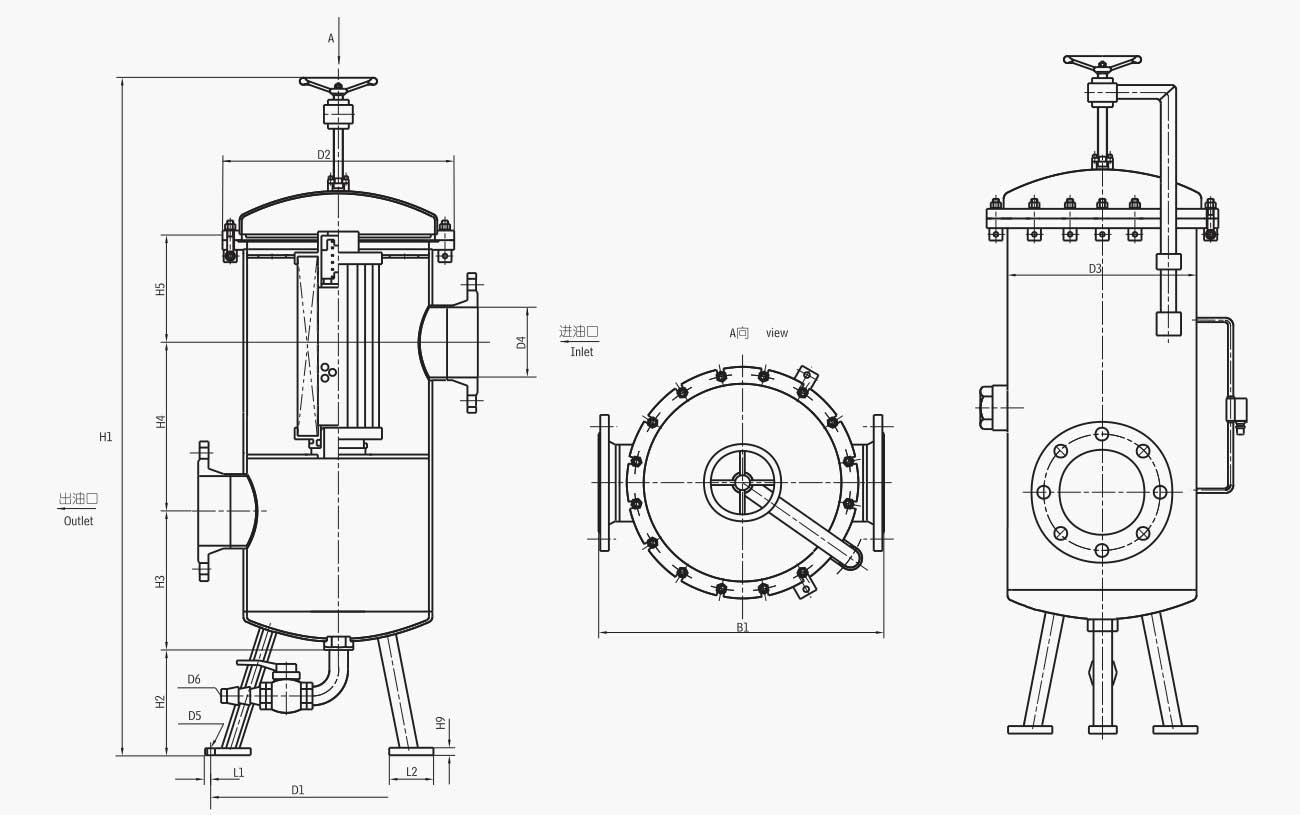

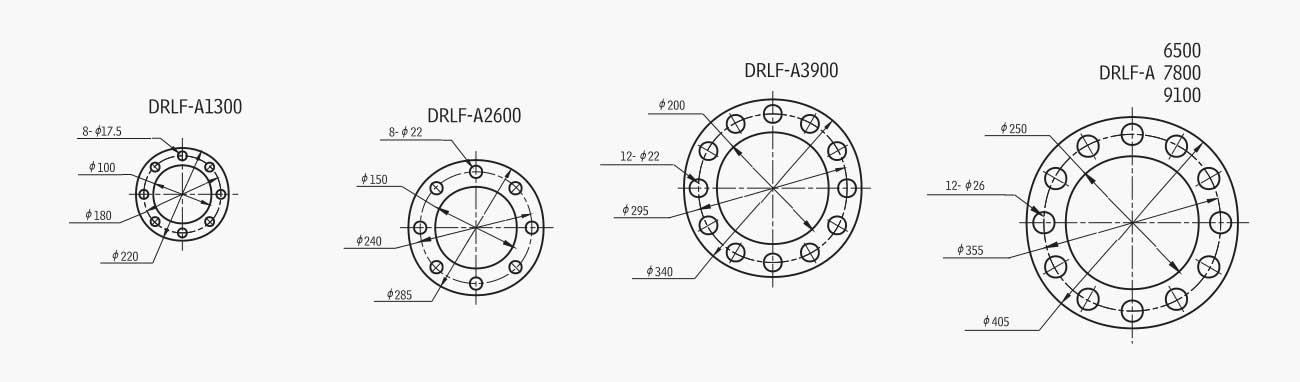

鏈接尺寸

型號 Model	尺寸 Size (mm)																	濾芯總數
型號 Model	B1	D1	D2	D3	D4	D5	D6	H1	H2	H3	H4	H5	H6	H8	H9	L1	L2	濾芯總數
DRLF-A1300x*P	502	450	340	264	100	14	21	1400	250	230	365	230	150	200	12	20	80	1
DRLF-A2600x*P	602	555	500	412	150	18	21	1480	250	275			225	260		29	100	2
DRLF-A3900x*P	602	555	500	412	200	18		1480		275			225	260		29	100	3
DRLF-A6500x*P	754	600	610	516	250	23		1700		350	450	250	270	325	18	31	10	5
DRLF-A7800x*P																		6
DRLF-A9100x*P																		7
