產品簡介

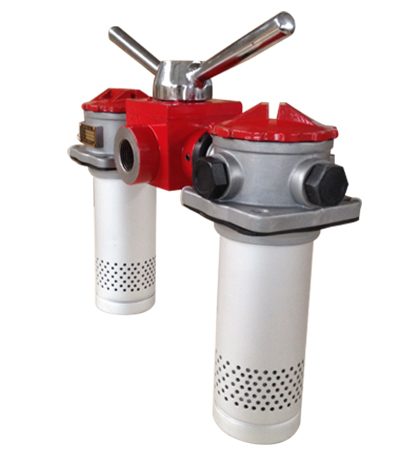

SRFA系列雙筒微型直回式回油過濾器

該過濾器是由兩只單筒過濾器、換向閥、旁通閥、發訊器、擴散器等組成。它被安裝在油箱頂部，可在系統不停機的情況下更換濾芯，適用于連續工作的液壓系統回油精過濾，用來濾除液壓系統中諸元件磨損產生的金屬粉末以及密封件的橡膠雜質等，使流回油箱的油液保持清潔，以利于系統中的油液循環使用。
當一只過濾器的濾芯堵塞致使逬出口壓差為0.35MPa時，發訊器發訊，這時，轉動換向閥，使備用濾油器工作，然后更換已堵塞的濾芯。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

在因故不能及時更換已堵塞濾芯，使進出油口壓差逬一步上升到0.4MPa時，旁通閥自動開始工作，從而保護濾芯及系統正常工作，但用戶應盡快更換濾芯。
因設計采用了直回濾油，從而更換濾芯或向油箱加油變得非常方便，只需旋開過濾器濾蓋即可更換濾芯或向油箱加油，每個濾頭設有2只M18x1.5油口，可在任何一處安裝發訊器。
擴散器設置在回油筒體底部，能使回油的介質平穩地流入油箱內，不易產生氣泡，減少了空氣的重新進入，并減弱已沉積污染物的騷動。
濾芯采用新型化纖過濾材料，具有過濾精度高、通油能力大、原始?jí)毫p失小、納污量大等優點，其過濾精度以絕對過濾精度標定，過濾比β3、5、10、 20≥200,過濾效率n≥99.5%,符合ISO標準。

技術參數

型號 Model	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	通徑 Dia (mm)	公稱壓力 Press. (MPa)	壓力損失 Pressure loss(MPa) (MPa)		發訊裝置 Indicator		連接方式 Connect	濾芯型號 Model of element
型號 Model	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	通徑 Dia (mm)	公稱壓力 Press. (MPa)	Initia	Max	(V)	(A)	連接方式 Connect	濾芯型號 Model of element
SRFA-25X* L-cy	25	1 3 5 10 20 30	20	1.6	<=0.08	0.35	12 24 36 220	2.5 2 1.5 0.25	螺紋	SFAX-25x*
SRFA-40X* L-cy	40		20							SFAX-40x*
SRFA-63X* L-cy	63		32							SFAX-63x*
SRFA-100X* L-cy	100		32							SFAX-100x*
SRFA-160X* F-cy	160		50						法蘭	SFAX-160x*
SRFA-250X* F-cy	250		50							SFAX-250X*
SRFA-400X* F-cy	400		65							SFAX-400X*
SRFA-630X* F-cy	630		90							SFAX-630X*
SRFA-800X* F-cy	800		90							SFAX-800x*
SRFA-1000X* F-cy	1000		90							SFAX-1000X*

鏈接尺寸

表一

型號 Model	尺寸 Size (mm)
型號 Model	DN	M	H1	B	B1	B2	B3	d	A	D	L	H	H2	C	h	Q
SRFA-25x*L-cy	20	M27x2	25	53	90	70	53	9	224	75	388	249	122	265	10	135
SRFA-40x*L-cy	20	M27x2	25	53	90	70	53	9	224	75	388	280	122	265	10	135
SRFA-63x*L-cy	32	M42x2	33	60	110	85	61	9	250	95	430	288	138	275	12	124
SRFA-100x*L-cy	32	M42x2	33	60	110	85	61	9	250	95	430	348	138	275	12	124

表二

型號 Model	尺寸 Size (mm)
型號 Model	DN	a	b	H1	B	B1	B2	B3	d	A	D	L	H	H2	C	h	Q
SRFA-160 x*F-cy	50	70	40	40	81	125	95	67	Φ13	320	110	566	482	160	350	15	60
SRFA-250 x*F-cy	50	70	40	40	81	125	95	67	Φ13	320	110	566	582	160	350	15	60
SRFA-400x*F-cy	65	90	50	55	90	140	110	76	Φ13	370	130	580	664	197	400	15	73
SRFA-630x*F-cy	90	120	70	70	115	170	140	93	Φ13	450	160	694	743	248	545	18	102
SRFA-800x*F-cy													853
SRFA-1000x*F-cy													1033
