產品簡介

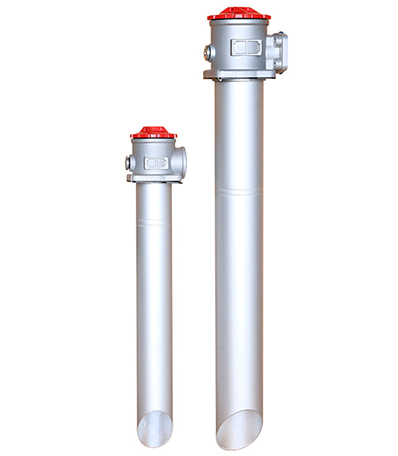

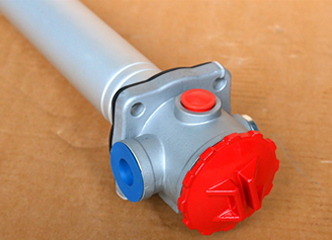

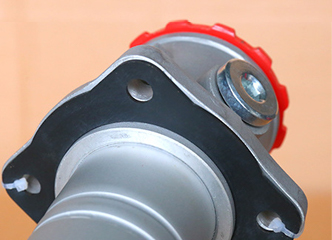

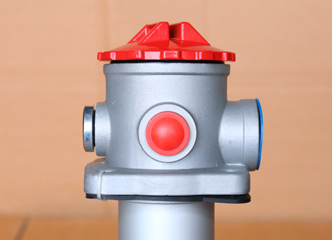

TFA系列吸油過濾器

本過濾器安裝在油泵吸口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染,提高液壓系統清潔度。
本過濾器可直接的在油箱側邊，上部或底部，吸油筒體浸入油箱內液面儀下，過源器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染増塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，油通能力大，阻力小，清洗或更換濾芯方便等優點。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

1、安裝連接方便，簡化系統管路：
本過濾器可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥等裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。

2、設置自封閥，使更換、清洗濾芯或維修系統非常方便：
當更換、清洗浦芯或維修系統時，只需旋開過濾器端蓋（清洗蓋），此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。

3、具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性：
當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，在濾芯上部的油路旁通閥會自動幵啟（開啟值為：真空0.02MPa）,以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。

技術參數

型號	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	通徑 Dia. (mm)	原始壓力損失 Iniaitl.△P (MPa)	發訊裝置 Indicator		連接方式 Connecting	重量 Weight (Kg)	濾芯型號 Model of element
型號	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	通徑 Dia. (mm)	原始壓力損失 Iniaitl.△P (MPa)	(V)	(A)	連接方式 Connecting	重量 Weight (Kg)	濾芯型號 Model of element
TF-25×*L-C/Y	25	80 100 180	15	<0.01	12 24 36 220	2.5 2 1.5 0.25	>管式 Thread	0.4	TFX-25×*
TF-40×*L-C/Y	40		15					0.45	TFX-40×*
TF-63×*L-C/Y	63		25					0.82	TFX-63×*
TF-100×*L-C/Y	100		32					0.87	TFX-100×*
TF-160×*L-C/Y	160		40					1.75	TFX-160×*
TF-250×*F-C/Y	250		50				>法蘭 Flange	2.60	TFX-250×*
TF-400×*F-C/Y	400		65					4.3	TFX-400×*
TF-630×*F-C/Y	630		90					6.2	TFX-630×*
TF-800×*F-C/Y	800							6.9	TFX-800×*
TF-1000×*F-C/Y	1000							8	TFX-1000×*
TF-1300×*F-C/Y	1300							10.4	TFX-1300×*

注：*為過濾精度，若使用介質為水--乙二醇，公稱流量160L/min，過濾精度80μm，帶ZS-I型發訊器，則過濾器型號為TF.BH-160×80L-C，濾芯型號為TFX.BH-160×80。

鏈接尺寸

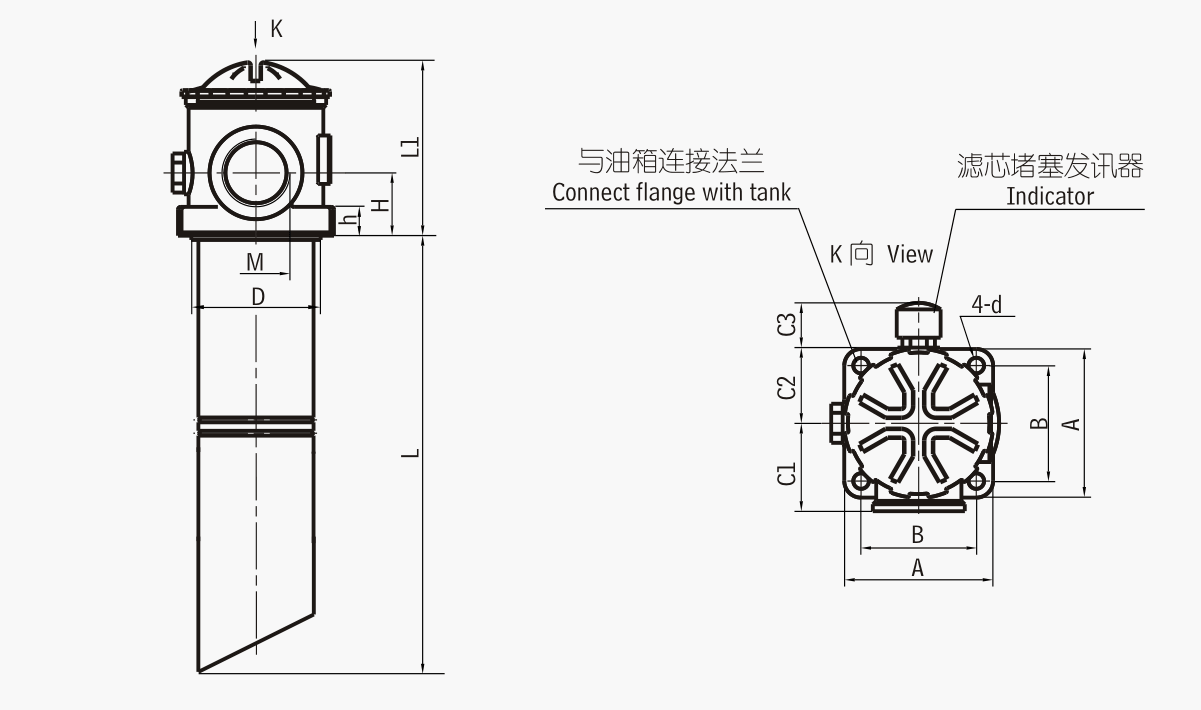

1、管式（出油口螺紋鏈接）Threaded Connection

2、法蘭式（出油口法蘭鏈接）Flanged Connection

表一、TFA-25~160賺紋式尺寸

型號 Model	尺寸 Size (mm)
型號 Model	L	L1	H	M	D	A	B	C1	C2	C3	h	d
TF-25X*L - Y/C	343	78	25	M22 × 1.5	Φ62	80	60	45	42	42	9.5	Φ9
TF-40X*L - Y/C	110	78	25	M27 × 2	Φ62	80	60	45	42		9.5
TF-63X*L - Y/C	488	98	33	M33 × 2	Φ75	90	70.7	54	47		10
TF-100X*L - Y/C	538	98	33	M42 × 2	Φ75	90	70.7	54	47		10
TF-160X*L - Y/C	600	119	42	M48 × 2	Φ91	105	81.3	62	53.5		12	Φ11

表二、TFA-250~800 去蘭式連接尺寸

型號 Model	尺寸 Size (mm)
型號 Model	L	L1	H	D1	D	a	b	n	A	B	C1	C2	C3	h	d	Q
TF-250X*L - Y/C	670	119	42	Φ50	Φ91	70	40	M10	105	81.3	72.5	53.5	42	l2	Φ11	Φ60
TF-400X*L - Y/C	725	141	50	Φ65	Φ110	90	50		125	95.5	82.5	61		15		Φ73
TF-630X*L - Y/C	825	184	65	Φ90	Φ140	120	70		160	130	100	81		15.5		Φ102
TF-800X*L - Y/C	885	184	65	Φ90	Φ140	120	70		160	130	100	81		15.5		Φ102
